想把液体模具硅胶的硬度调低怎么做？
文章出处：作者：Amanda发表时间：2018-03-02 10:02:22
一般使用硬度多少的液体硅胶制作模具，是要根据所以产品的情况来决定的。通常花纹复杂的小件产品，要求硅胶模具柔软，韧性好，所以要求液体硅胶硬度相对低；大件造型简单的产品，拆模比较容易，所以要求液体硅胶的硬度相对高。但是实际使用中，经常会遇到购买的液体硅胶不是硬度不是非常理想，需要降低液体硅胶的硬度，那么这时候应该怎么处理来调低液体硅胶的硬度呢？小编今天跟大家分享一下调低液体硅胶硬度的一些方法。
在实际开模过程中，即使经验丰富的开模师傅，也常常会遇到采购回来的液体硅胶的硬度与产品实际需要的硬度有差异，所以师傅们会采用以下两种方法来降低液体硅胶的硬度。
第一种方法：硅油稀释法

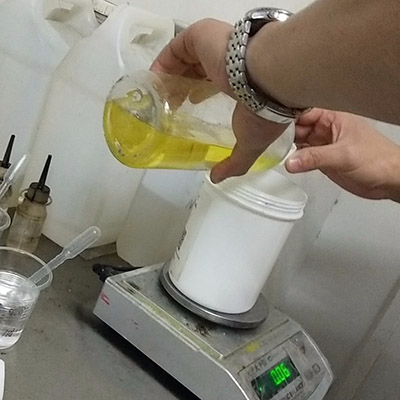

在液体硅胶中加入1%的硅油，硅胶的硬度大概会降低0.9~1.1邵氏硬度左右，如果加入10%的硅油，那么硅胶的硬度大概会下降5邵氏硬度左右；但是加入硅油并不是非常好的方法，因为如果液体硅胶中掺入的硅油太多，会直接破坏硅胶的分子量，从而使制作出来的硅胶模具抗撕裂、抗拉力变差，影响硅胶模具的使用寿命；不仅如此，制作出来的硅胶模具还很容易变形，影响最终生产出来的产品质量。所以，不建议新手如此操作。一般液体硅胶里掺入的硅油比例不宜超过5%，并且尽量掺入黏度较大一些的硅油。先小剂量的实验，再批量使用。
第三种方法：高低硬度液体硅胶混合法

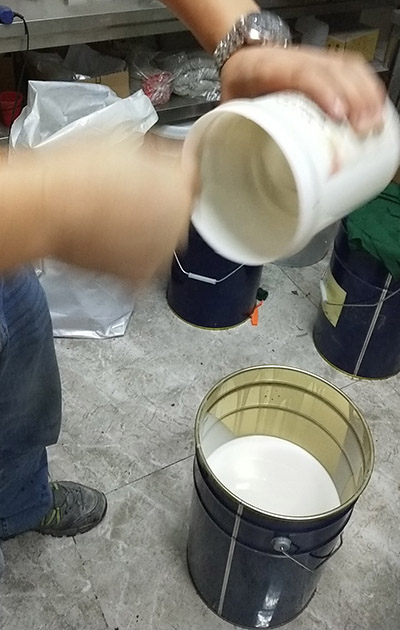

高低硬度液体硅胶混合法，顾名思义就是把高硬度液体硅胶与低硬度液体硅胶混合，从而把高硬度的液体硅胶硬度降低。比如20邵氏硬度的液体硅胶，与10邵氏硬度的液体硅胶混合后，硅胶的硬度则变为15邵氏硬度左右。这种方法必须注意的是加成型的液体硅胶不能与缩合型的相混合，这样硅胶会不能固化。

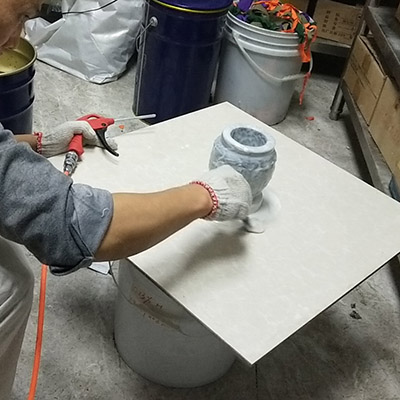

综上所述，无论是方法一或是二，对开模师傅的经验技术要求高，都不是最理想的。所以建议开模师傅在采购液体模具硅胶前，先向液体硅胶厂家采购模具硅胶样品，测试合适后，再批量采购，这样才能达到理想的效果。
